ITAX-RADIO BRUXELLES (1955~)

Type; UNIVERSEL ALTERNATIF

ACTIEVE RAAMANTENNE

ITAX-RADIO UNIVERSEL ALTERNATIF
Banden LG, MG, KG
Buizen EF80
Netspanning 110; 220V ac
schaallamp 2x  6,3V / 0,1A
Afstemprincipe

Permeabiliteit afstemming

(verstelbaren spoelkernen)

Schema Principeschema-ALternatif
In de collectie Dec 2008

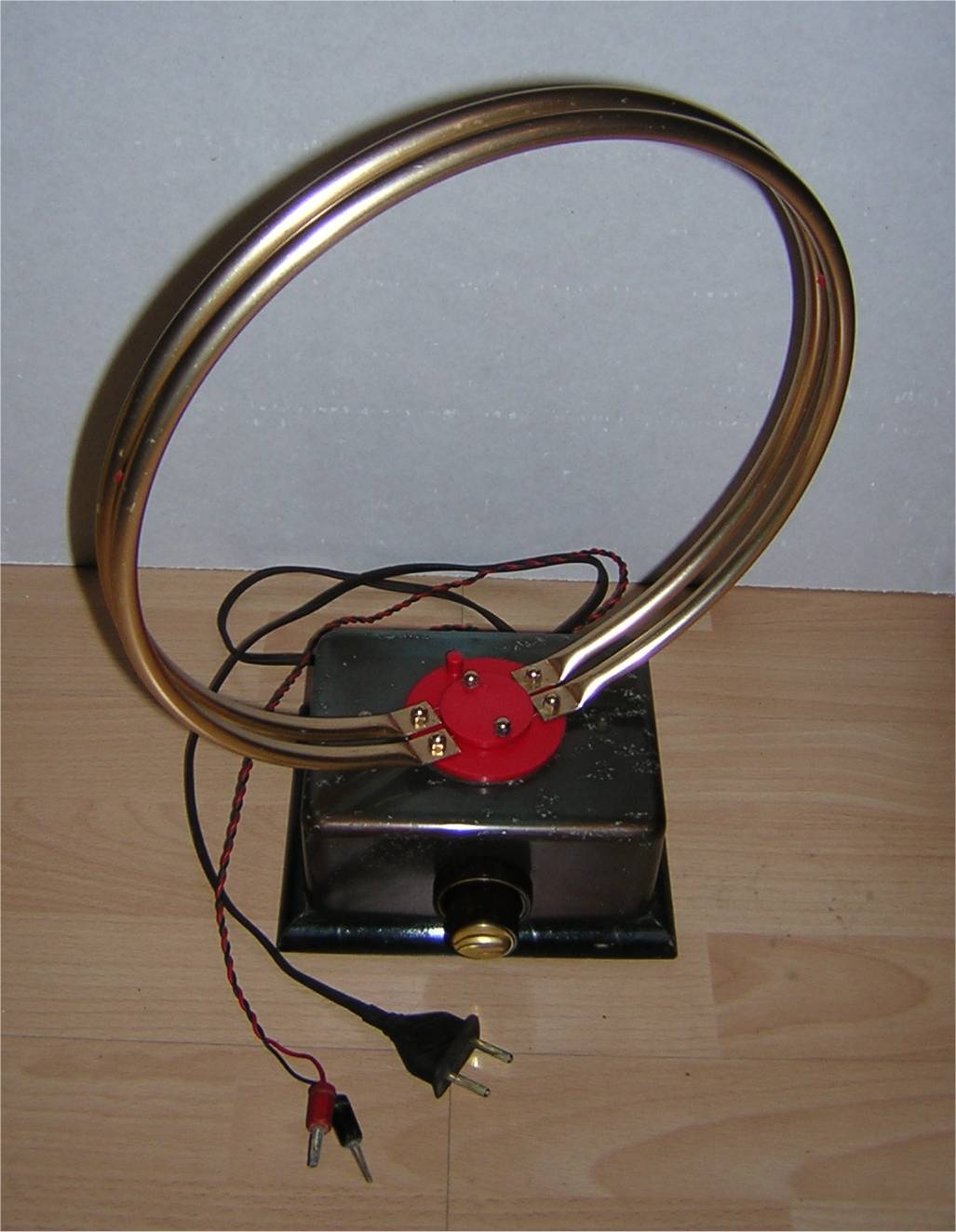

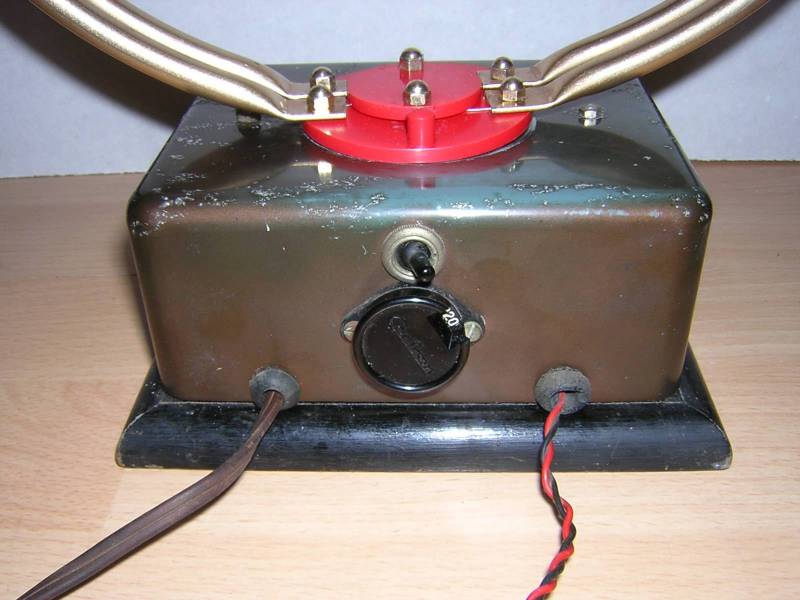

Zo genaamde raamantenne.

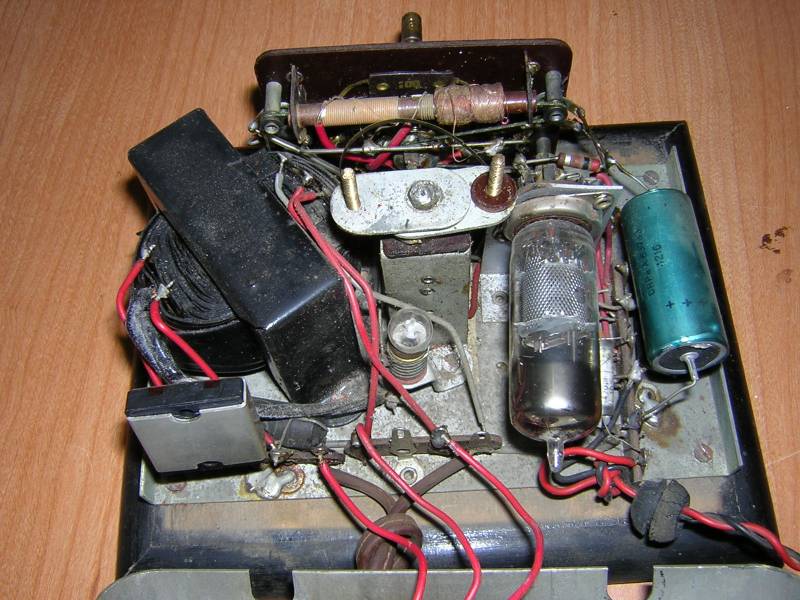

Of wel actieve tunebare antenne door RF-versterking middels een buis EF80.

Bedoeld als vervanging van de ettelijke meters buitenantenne.

De dubbele in serie geschakelde ronde antenne is 180 graden verdraaibaar.



Dit type heeft verstemming middels 2 verstelbare kernen van totaal 5 spoelen.

Werkzaam middels omschakeling op de 3 banden Lange, Midden en kortegolf.



De antenne werkt formidabel en uitstekend geschikt voor mijn hele oude radio's

die eenvoudig minder gevoelig zijn en graag een lange antenne zien.

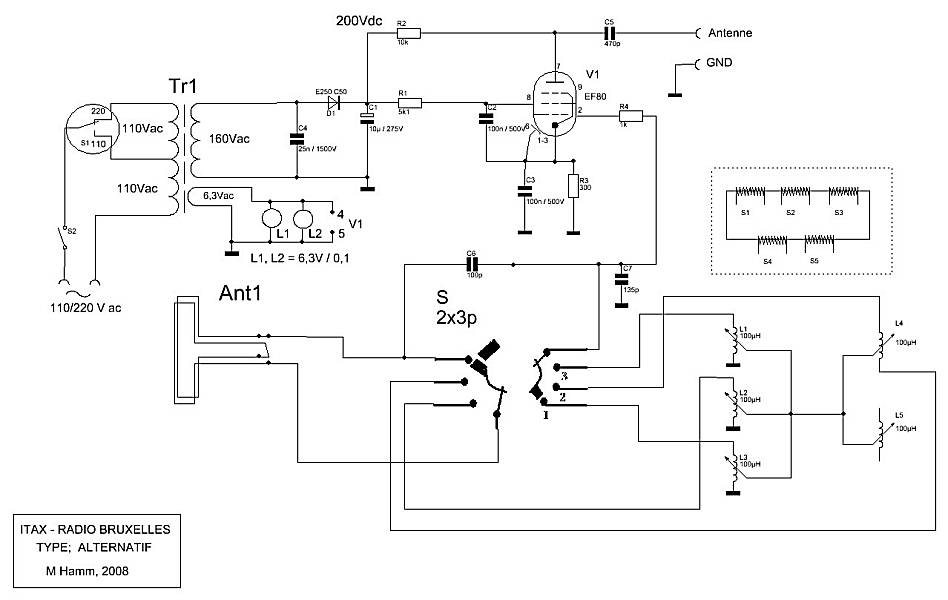

Het schema heb ik zelf opgetekend.

LET OP

ik heb S5 vergeten op te tekenen, wordt nog hersteld, maar moet het toestel weer open.
