Philips BX290U (1949)

(text also in English->botum)

Philips BX290U nr; L 11869
Buizen UCH42, UAF42, UBC41, UL41, UY41

La; 8097D-00 (20V-100mA)

Spanningen 117 - 220V AC/DC
Banden

KG; 25 - 31,58 m (12-9,5 MHz)

MG; 187,5 - 580 m (1600 - 517 kHz)

LG; 740 - 2000 m (405,4 - 150 kHz)

Midden Frequent MF 452 kHz
Luidspreker 9730X
Afmetingen HxBxD; 21 x 26,5 x 19 cm - 3 kg
In de collectie Aug 2008
Staat Gerepareerd aug 2008



Het toestelletje als niet werkend overgenomen aug 2008.

Was toch al weer heel wat jaartjes geleden dat ik dit type toestel in bezit had. Medio 1978 had ik 2 toestellen. Een daarvan is naar een vriend gegaan die nog altijd het toestel in bezit heeft. Mijn toestel zal met de verhuizing in 1979 zeker verdwenen zijn c.q. gesloopt.

Het huidige toestel heeft een prachtige gave kast, schaaltje heeft behoorlijk wat letters verloren en de achterwand is een ander leven gaan leiden ergens.

De staat chassis enig aangeroest en, zoals te verwachten na 58 jaar, niet werkend.

De radio heeft een ingebouwde beugel antenne welke geheel geïsoleerd is opgesteld. Deze wordt afgeschakeld indien er een stekker in de antennebus wordt gevoerd.

Reparatie;

De dubbel voeding beker elko was in het verleden al flink droog gekookt, enkele weerstanden defect of verlopen. De bekende teercondensatoren alle vervangen (behalve die voor de toonregeling). Bij meting bleek de UAF42 geen emissie meet te hebben. De andere buizen alle in uitstekende staat.

De voeding beker elko is inwendig van 2 nieuwe elko's voorzien. De originele teercondensatoren heb ik niet omgebouwd maar eenvoudig vervangen.

De UAF42 was de enige buis die geen enkele emissie meer had en moest vervangen worden.

Daar ik geen UAF42 meer had maar wel een UAF41 is deze 41 geplaatst. Verschil zit voornamelijk hierin dat;

De steilheid UAF42 is 2,15mA/v;  UAF41 is 1,8.
UAF42 inwendig Ri is 1,4 Mohm 41 is 1,2 Mohm


Maar gemeld wordt in de technische beschrijving dat behoudens de koppeling rooster/kathode er geen noemenswaardige verschillen zijn.

Waarom die extra uitkoppeling van toch dat rooster?

Betreft het gebruik bij kleine apparaten met slechts 4 rimlockbuizen.
Ondanks geringe aantal buizen toch een enorme gevoeligheid bereikt, terwijl overige eigenschappen in gunstige zin beïnvloed door de vertraging van de geluidssterkte regeling.
Deze vertraging wordt verkregen door het afzonderlijk uitgevoerde 3e rooster van de EAF42 als zogenaamde vertragingsdiode te gebruiken.

En wel blijkt uit het schema dat de BX290U Hiervan GEEN gebruik maakt daar alsnog
op de buishouder pen 4 en 7 met elkaar zijn verbonden.

In de BX290U maakt het dus niet uit of je de 41 of 42 inzet.

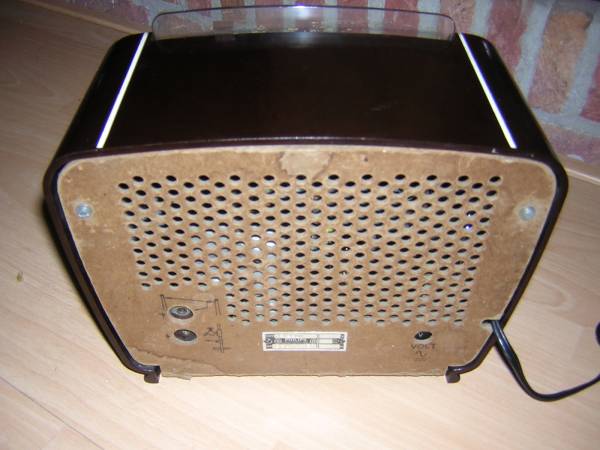

Door bijdrage van een mede hobbyist werd de radio weer voorzien van een originele achterwand (tevens onderluik).

Rest nog een nette schaal.

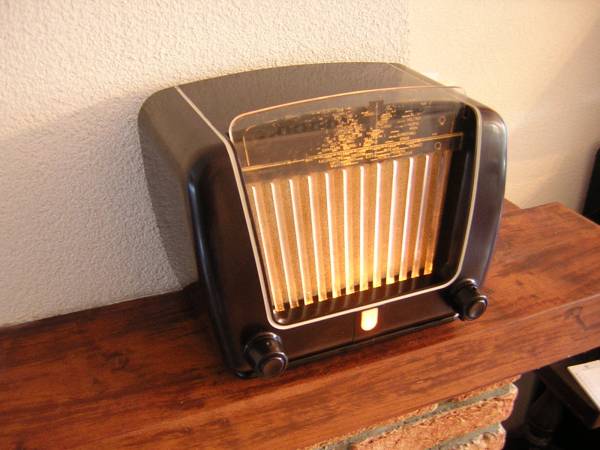

Radio zover klaar met schaalverlichting De nieuwe achterwand

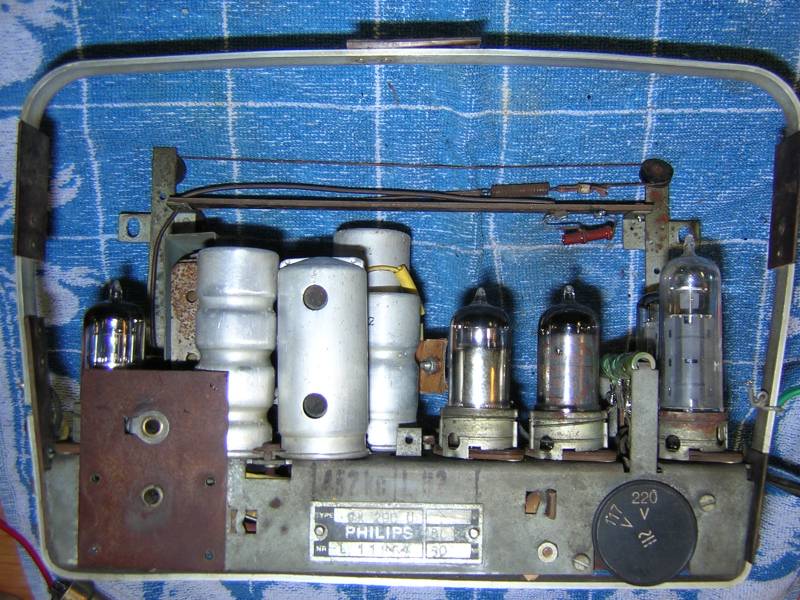

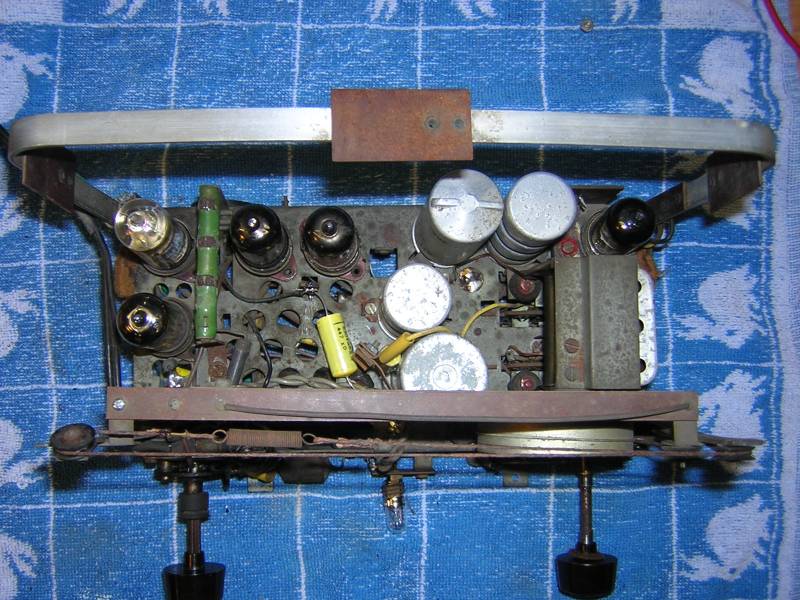

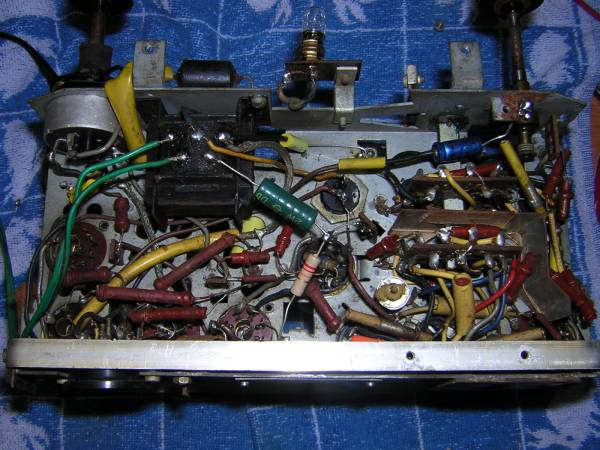

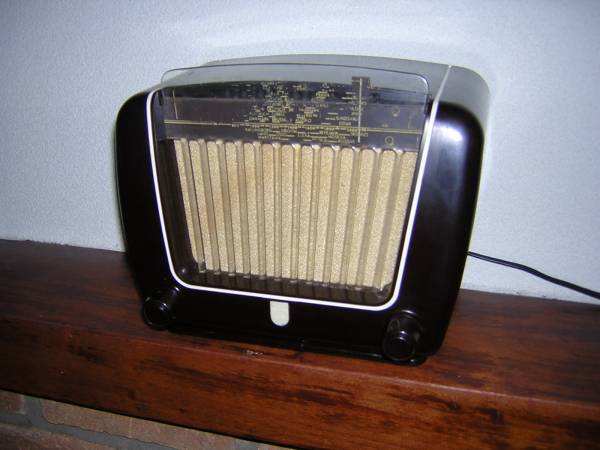

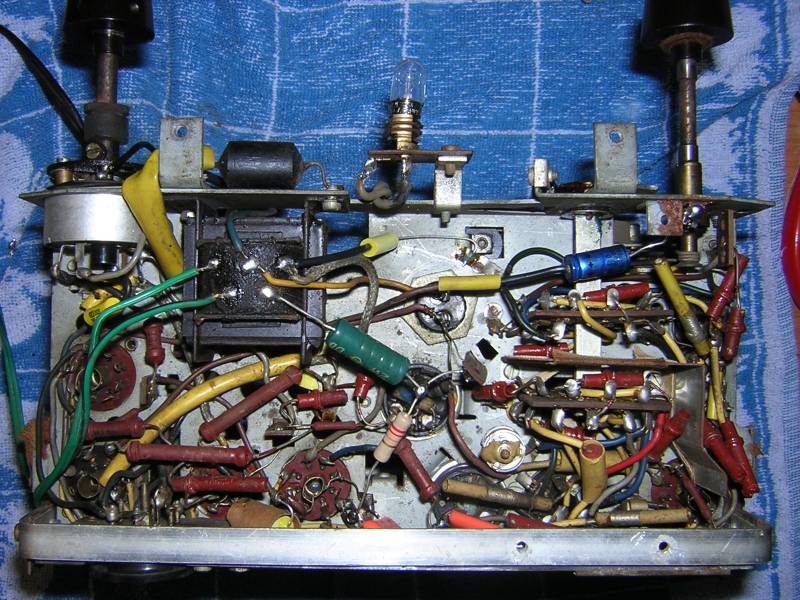

te zien de vervangen componenten   vooraanzicht

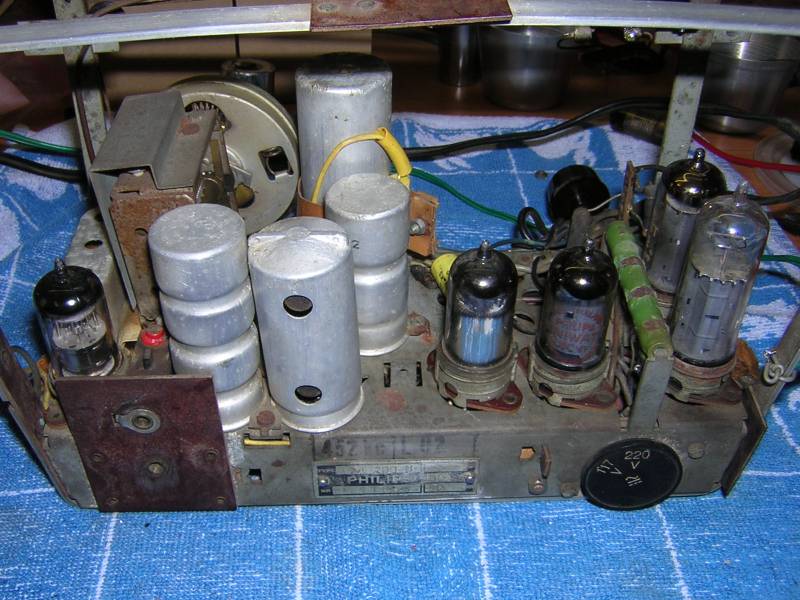

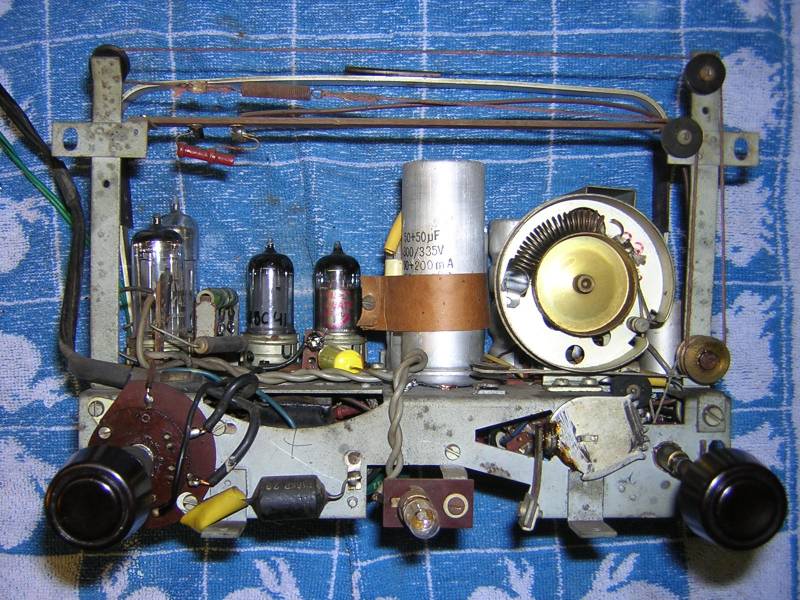

Corrosie op beker-elko echter inwendig vernieuwd Let op de antenne beugel


English;

This radio set wasn't working when I purchased it aug 2008.

A lot of years ago it was that I possessed that kind of radio. Around 1978 I had two of those, one I gave away too a friend of mine, who has still that particular radio as to day.

Mine scraped or so during movement in 1979.

This radio has a mint state cabinet, dailglass lost many of its texture and the back cover lost some how in the past.

Chassis somewhat rusty, as to aspect after 58 years the radio was not working.

The radio has a build-in antenna witch is isolated mounted at the back of the chassis.

This antenna is shut-off when a external antenna will be used.

Repair;

The dual power capacitor has boiled dry heavily in the past, several resistors defect. Also the know to be bad black capacitors all replaced, except for the black capacitor used for loudness circuit is kept original. The value was still acceptable and the fact that it in circuit is used at very low voltage, parallel with a resistor, some megaOhm leakage of this Black capacitor is not a problem at all.

All tubes except the UAF42 were in excellent condition.

As I did not have a UAF42 in spare I used a UAF41 tube,

The difference in tubes are mostly the mutual conductance value,

UAF42 is 2,15mA/v;  UAF41 is 1,8 mA/V.
UAF42 internal Ri is 1,4 Mohm 41 is 1,2 Mohm

The difference is to find in the 3e grid that the 41 has not connected to the cathode and the 42 has.

So why not connected, that is when it will be used in small 4 tube radio's. The small amount of this tubes still got a great sensibility of reception achieved, at the same time the other characteristics by delay of amplifying are favorable.

This delay is achieved by that separate out going 3rd grid of the UAF42 in use as a delay diode.

The circuit diagram shows not using this 3rd option and the wiring at the tube socket is already wired from pin 4 (3rd grid) to pin 7 (cathode).

So it makes no difference using 41 or 42 tube type.

As of contribution fellow radio collector a back plane was given and put on the radio to make it complete.

Still a nice dialglass to be found.
