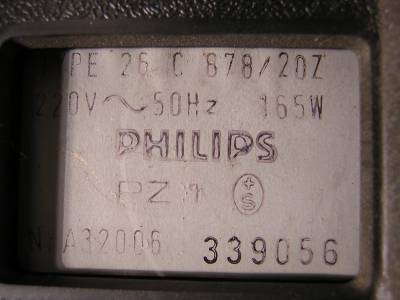

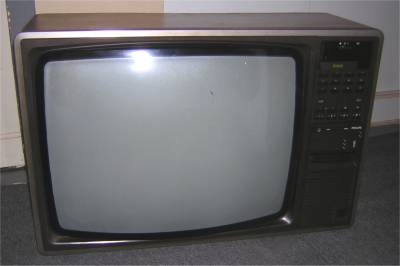

Philips PE 26C878/20Z K12 (1980)

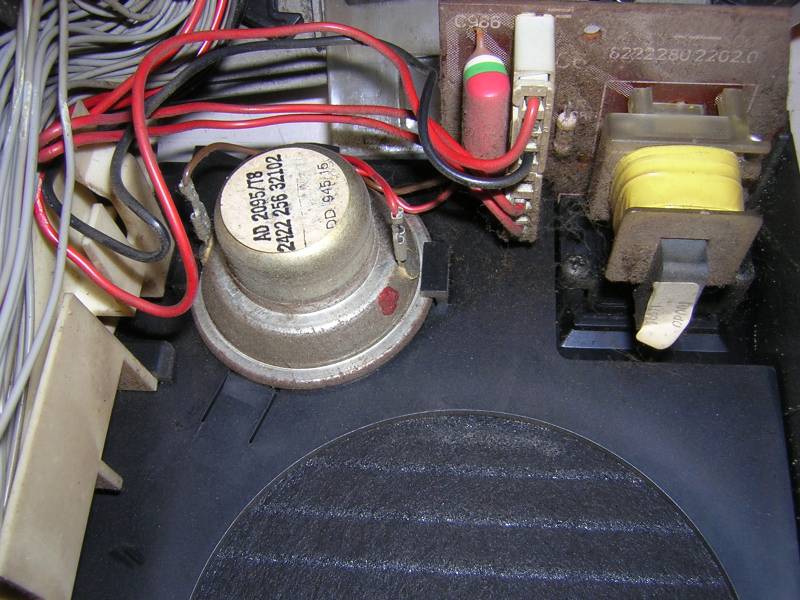

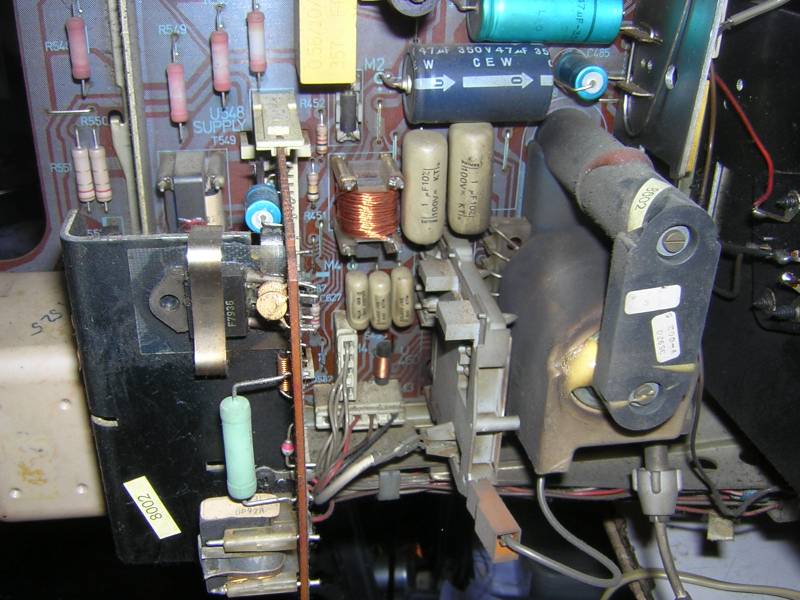

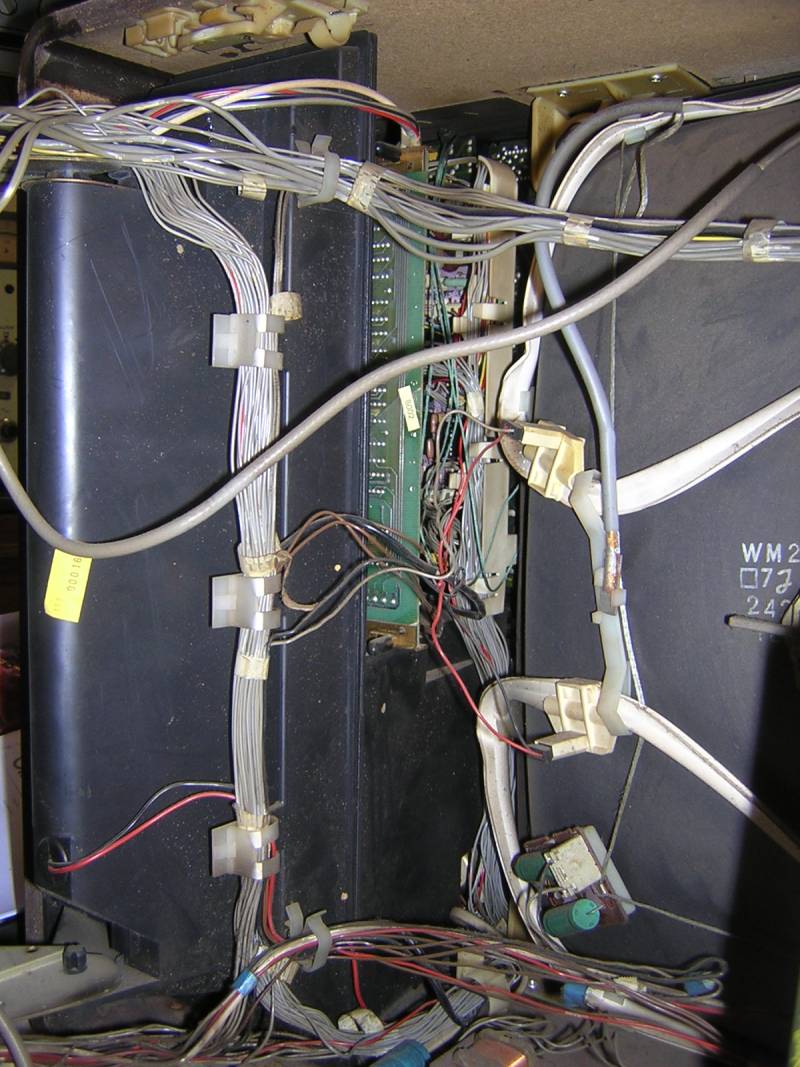

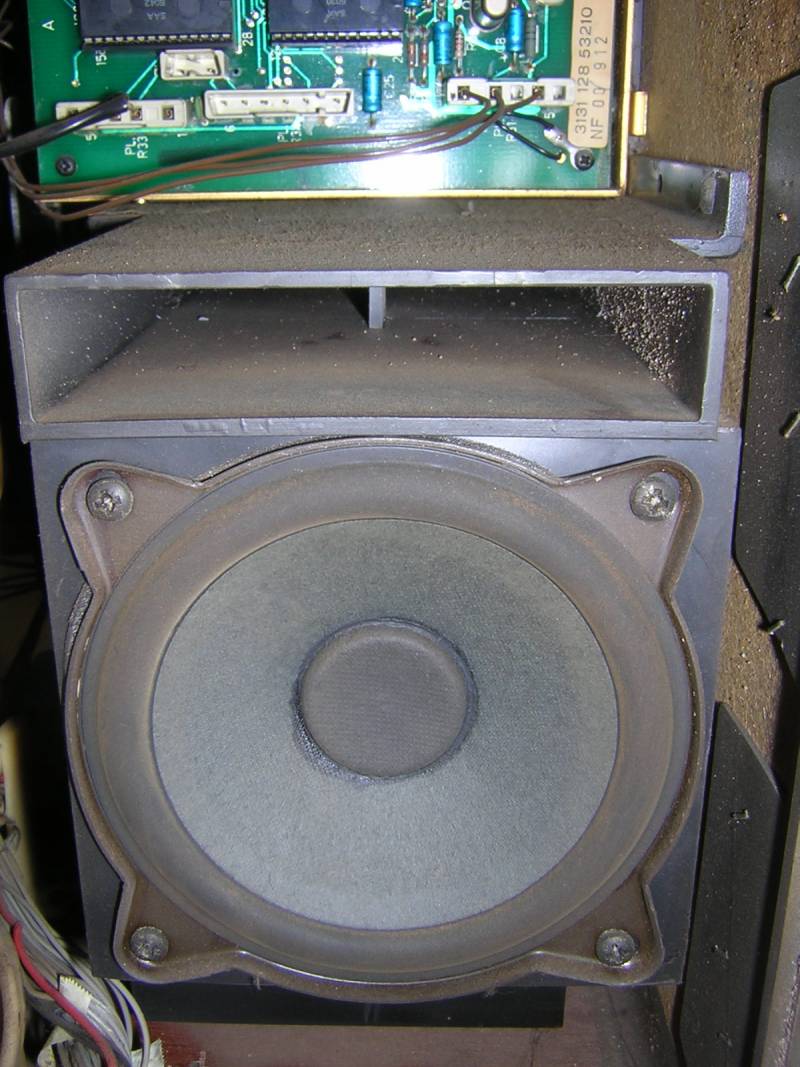

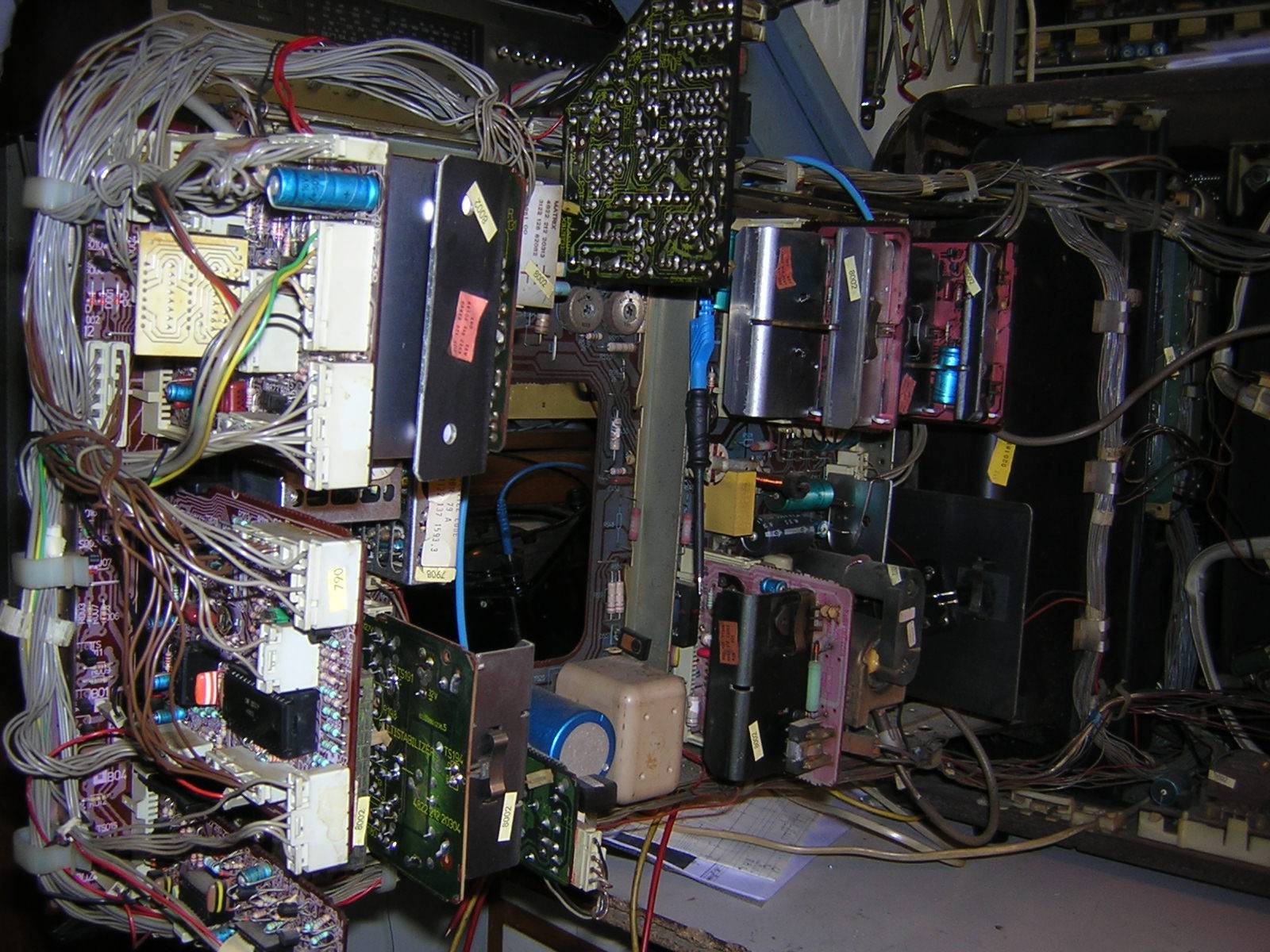

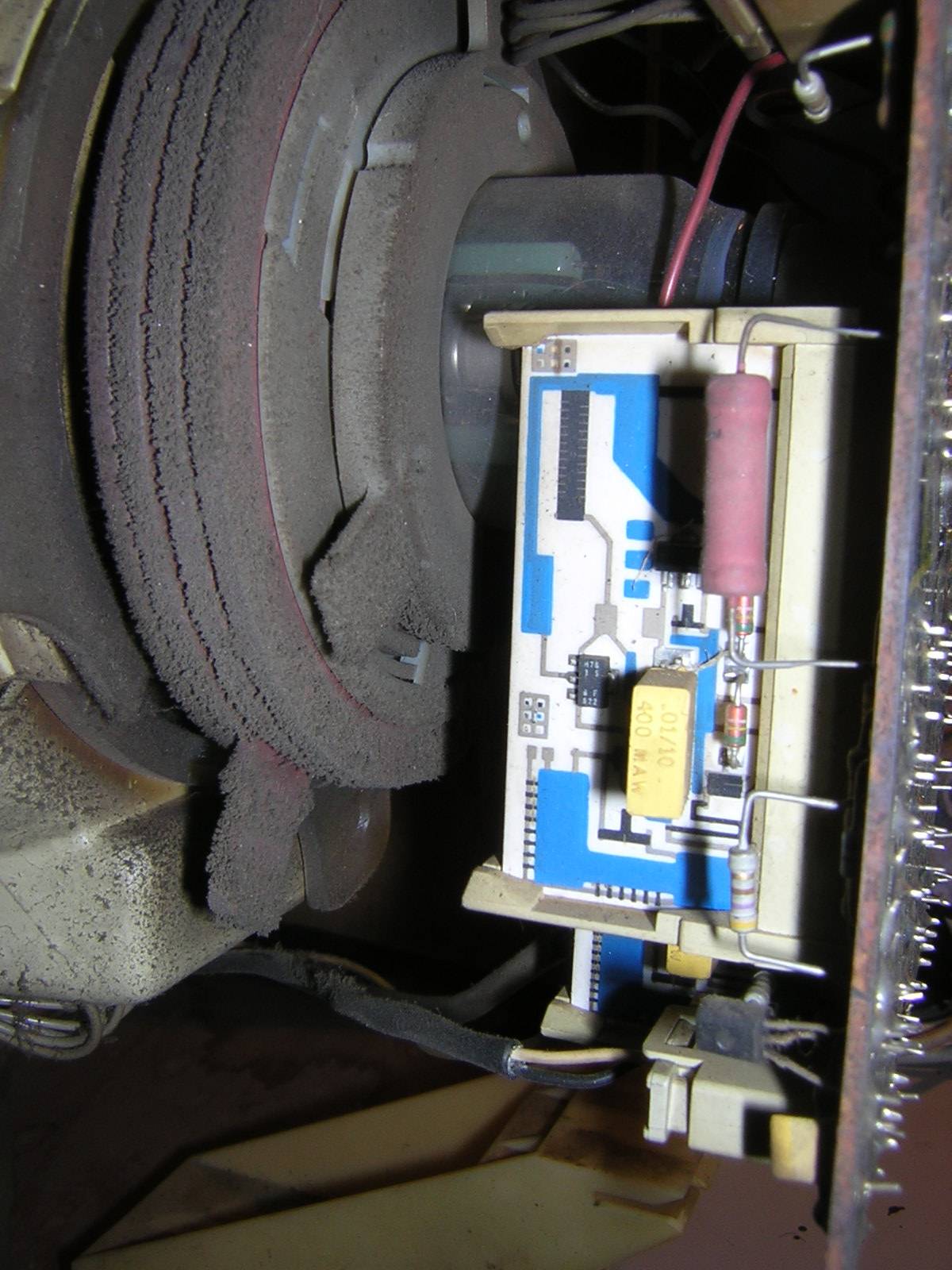

MenuInformatie;Een beroemde of wel beruchte TV de Philips K12. Het was de opvolger van de K11 serie. De K9 en opvolgend K11 waren ijzersterke TV's. Met de komst van de K12 maakte Philips wel een misser. Dit vooral om de constructie van het chassis. Hoewel leuk bedacht de vele steekprinten wat het uitvoeren van een service heel gemakkelijk maakt, was nu juist hier het grote probleem. De printstekkers bleken niet opgewassen tegen het gebruik en heel veel van de problemen was te wijten aan deze connectoren. Meestal het opnieuw schuren van de contacten en solderen van de printen loste tijdelijk de zaak meestal wel op. Buiten dat had Philips een machtig mooie 10 Watt HiFi versterker en ingebouwde 2-weg basreflexkast in dit type geplaatst. Een geweldig mooie sound waar menig Tv tot op heden niet aan kan tippen. Ooit heb ik een K30 stereo in handen gehad met dubbele ingebouwde luidsprekerkasten. Tjonge wat een sound gaf die tv. De kleur versterkers en kleur matrix zijn uitgevoerd als hybride schakelingen op keramischmateriaal. Deze K12 is voorzien van een ware microprocessor de HML039. Na Juli 1980 is de search-tuning module aangepast en kan men nu ook via de afstandsbediening de search activeren door Programma 27 te kiezen en PP te bedienen.(serie nummer A35..->). Mijn toestel is van feb. 1980 (te zien aan de stickers op de modules) De K12 26C878/20Z waarbij de /20Z staat voor de extra S-band tuner. Met deze K12 bracht Philips het tijdperk Teletekst. De Tv zit dan ook vol gepakt met modules.

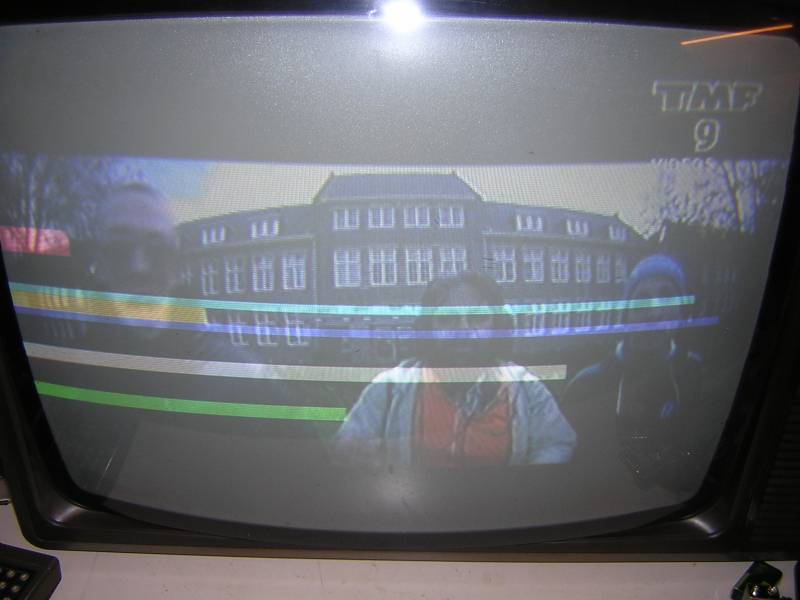

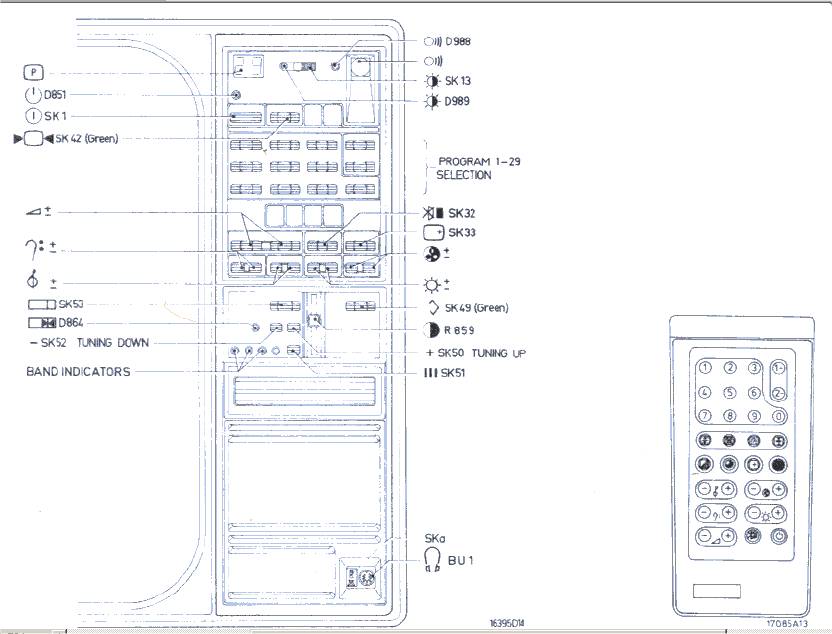

Een extra in beeld instellingen menu is op roepbaar. Hiermee kan men de instellingen van Tuning (rood), Hoge tonen (L-Blauw), Volume (geel), Bass (D-blauw), Helderheid (Wit), kleurverzadiging (Groen) controleren.

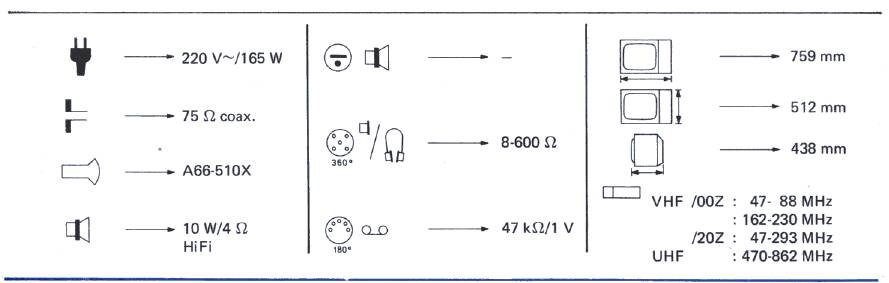

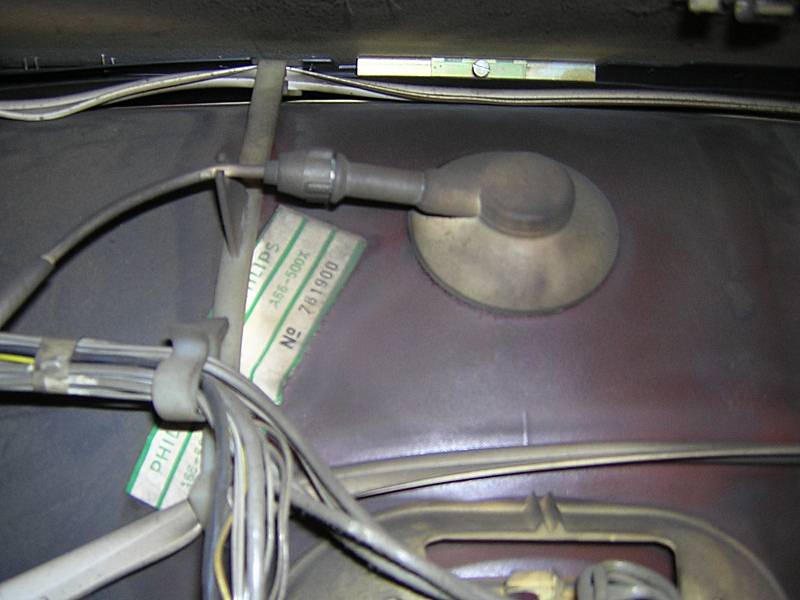

Volgens de schema's zou er een A66-510X beeldbuis in moeten zitten. In mijn K12 zit een A66-500X. Of deze er werkelijk origineel al inzat?? Ten tijde 1988 schroomde ik niet een slechte buis te wisselen. Kan best zijn dat de TV al eens van buis is gewisseld.

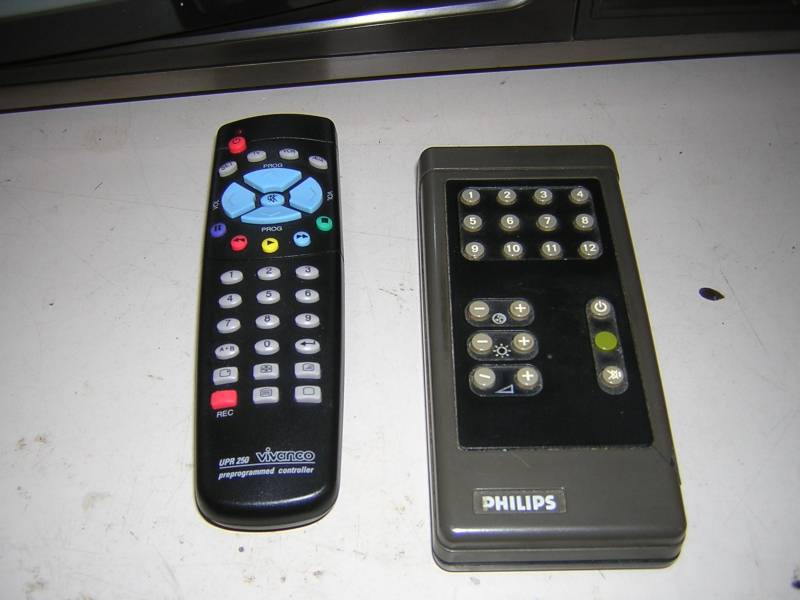

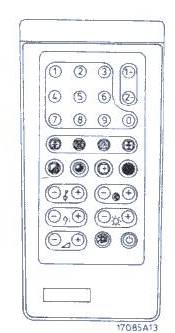

>TOPGeschiedenis:In 1988 vond ik de TV langs de straat en achterop de fiets werd deze meegenomen naar huis. De TV werd gerepareerd en als hoofdtoestel gebruikt tot 1994. De AB welke ik gebruikte stamde af van een K11. De tekst op de knoppen klopte wel niet maar dat was enkel even wennen. Nadat tot 1997 de Tv door een vriendin werd gebruikt belande de TV in 1997 ergens onder/achter in mijn hobbykamer. Tijdens een opruimbeurt jan 2006 kwam de Tv weer te voorschijn. En tja dan gaat het toch weer kriebelen.

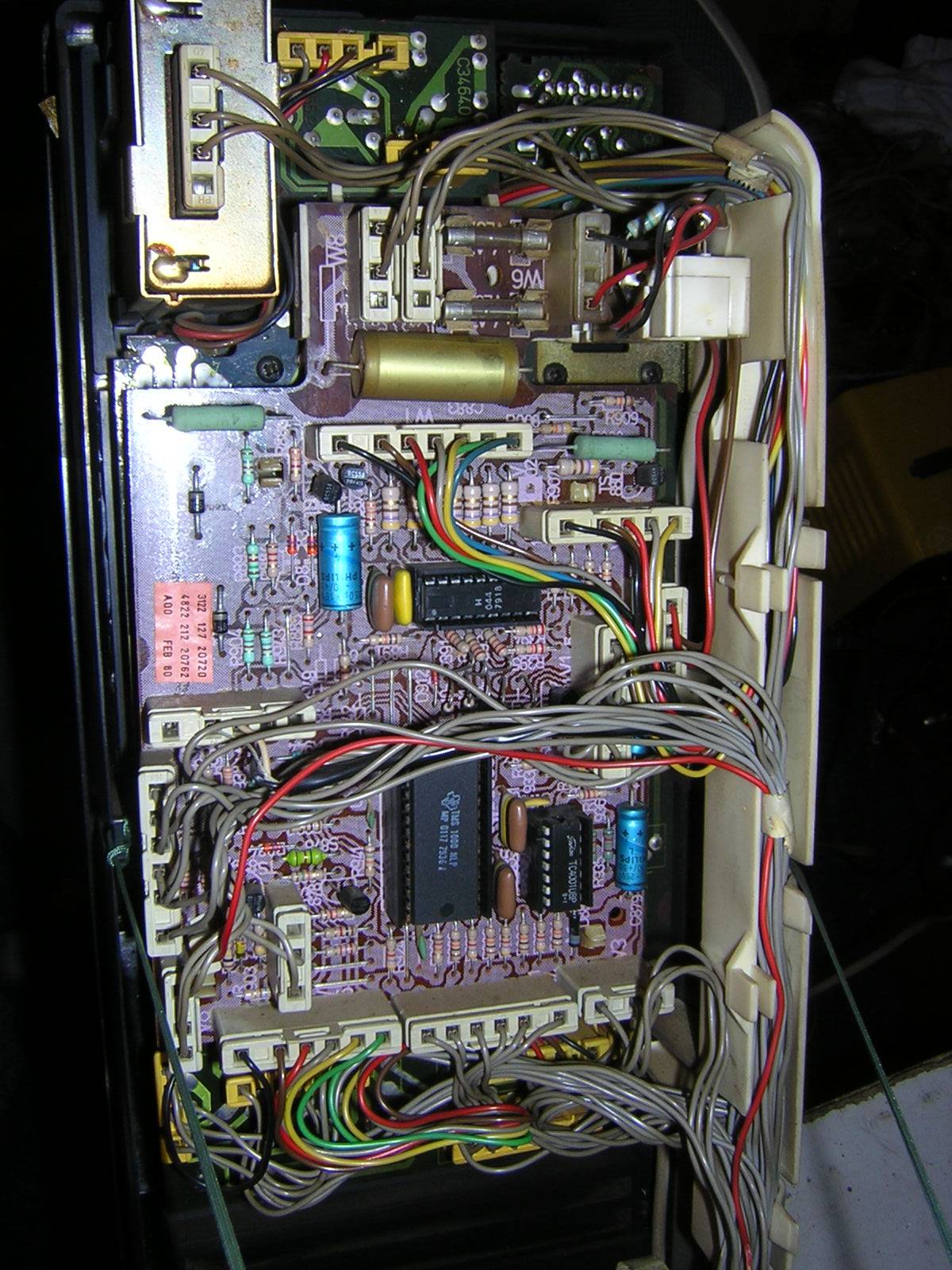

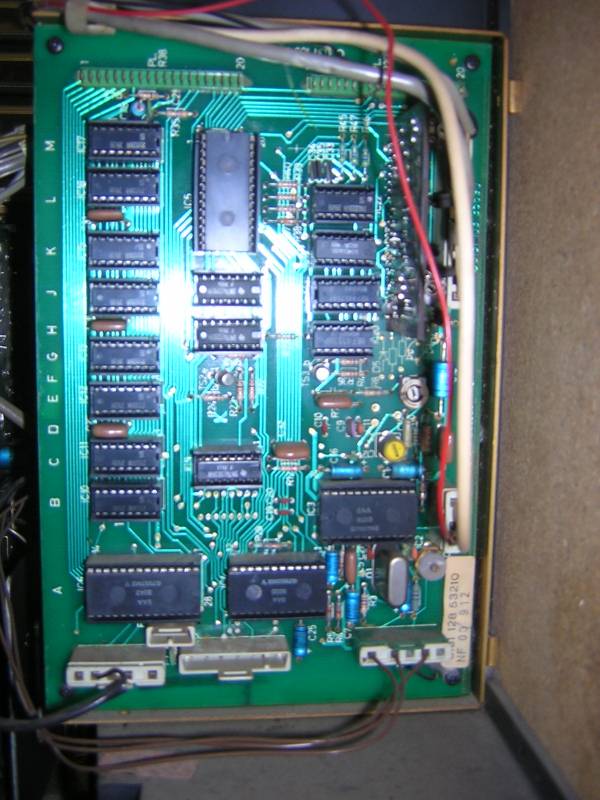

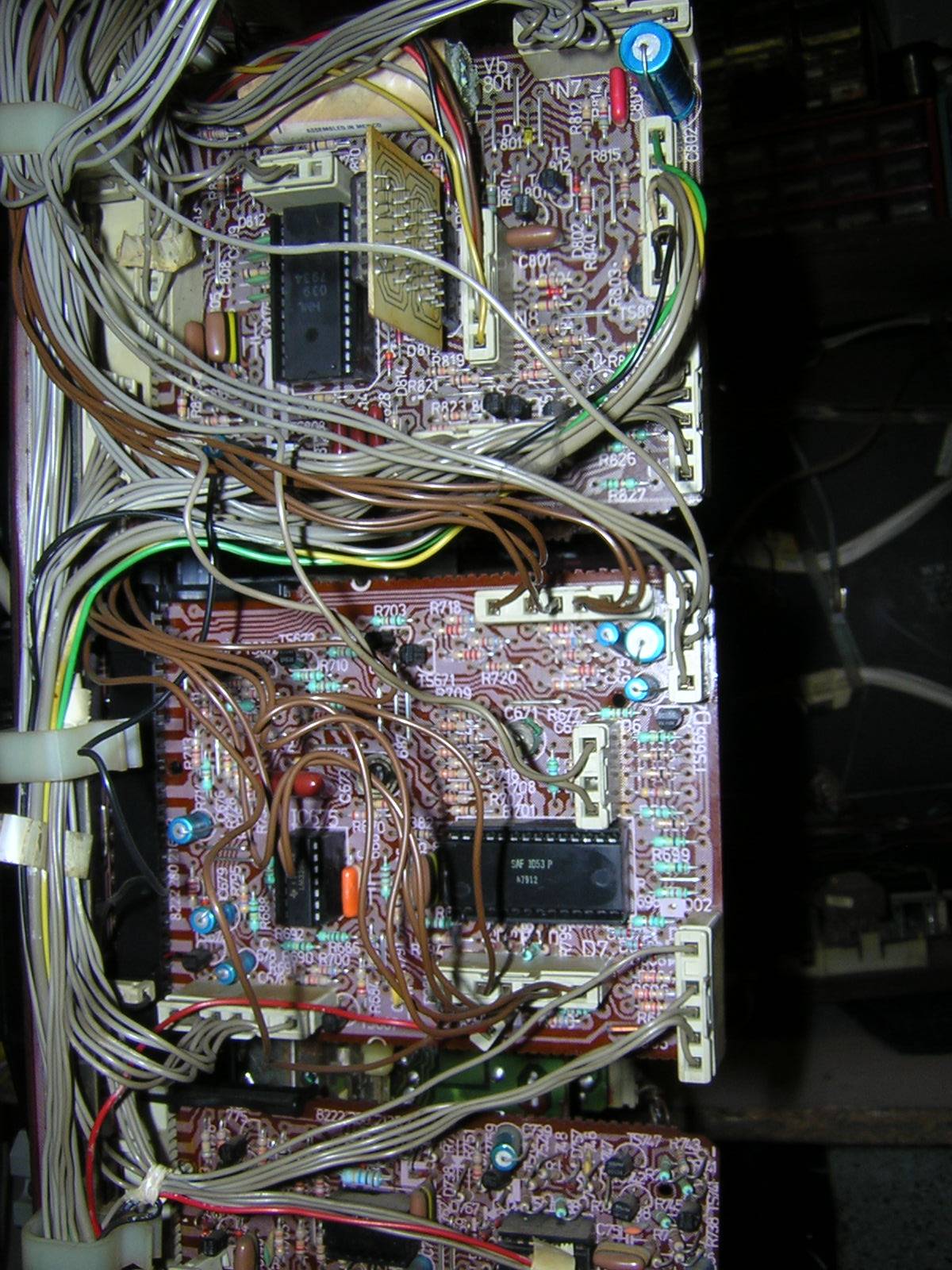

De doos reserve modules en schema's opgezocht, de extra schema's voor de TXT en logic via een mede hobbyist opgevraagd (bedankt Wil), aan de slag.
Klacht: geen beeld, wel display (instellingsbalken), tuning-search blijft lopen.

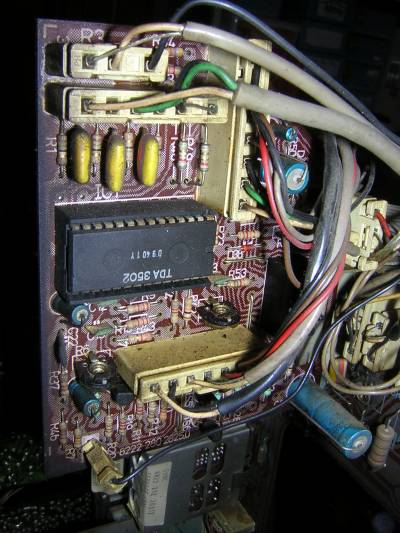

Fouten: Na afregelen R6 TXT-Interface
opgelost.
>TOP

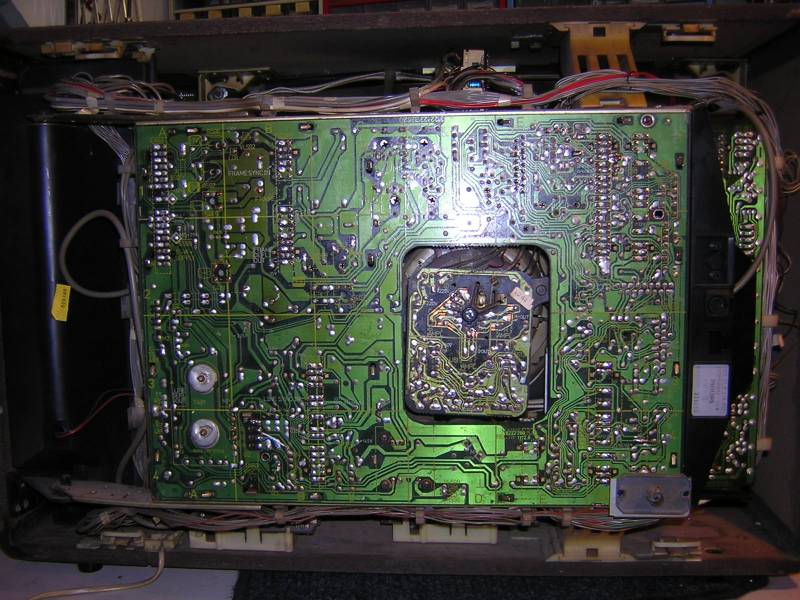

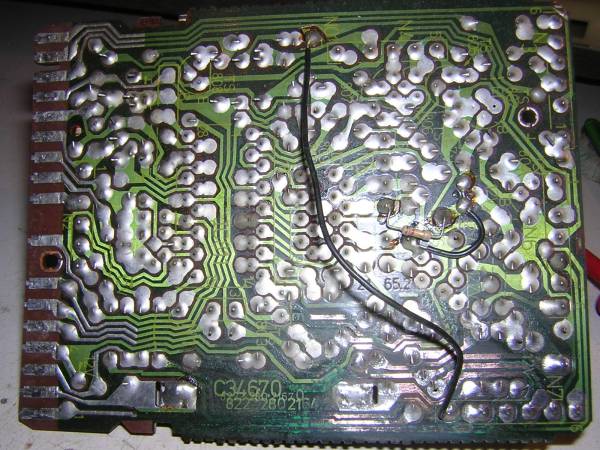

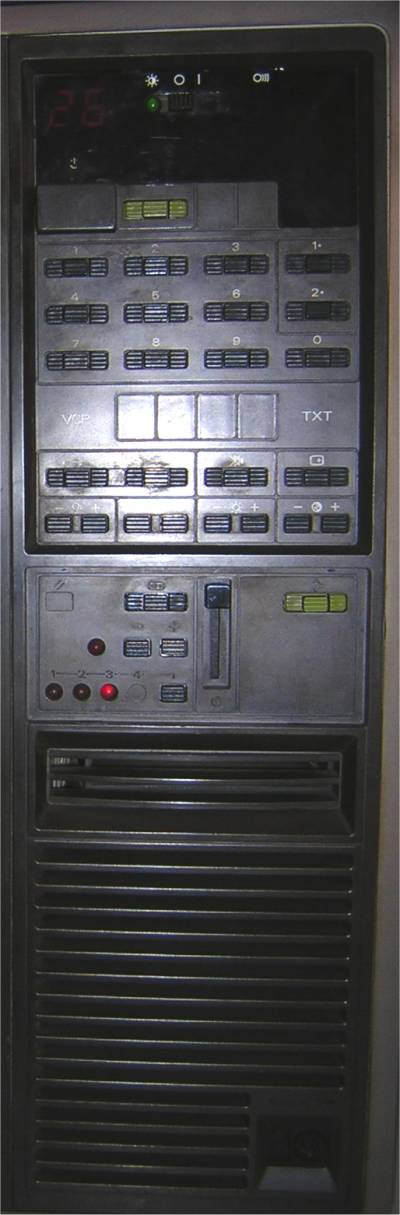

De Foto's
