NET-SCHEIDINGSTRAFO 220/220V ~900W


ScheidingsTrafo merk: MCB (france)	220/220V (of sec 110+110) 4A sec./ ~900W Prim.
afmetingen	IJzerkern 16x16cm Totaal; 16x16x50cm á 20kg

Ik trek me even terug voor wat betreft de vermogens van de trafo. In mijn herinnering is de trafo 2000W maar ergens stond ook 4A genoteerd. Daar het 10 jaar geleden is dat ik de trafo heb aangesloten en nu niet mogelijk is om de kappen van de trafo af te halen moet ik het even doen met gemeten waardes.

Primair bij secondair null-last terkt de trafo 1,7A (dit is dus om de kern in verzadiging te brengen)

Bij secondair volle kortsluiting trekt hij primair 6,2A en secondair 9,15A.

Conclussie zal dus moeten zijn dat vanaf ca. 4 A de spanning secondair inzakt. gerekend met een netspanning van een 230V kan dus maximaal nuttig 920 Watt afgenomen worden.

Natuurlijk tijdens de reparatie aan Radio en Televisie is het van het grootste belang je eigen veiligheid in de gaten te houden. Bij veel radio en TV types is het namelijk zo dat het chassis is verbonden met het net. Ook bij diverse experimenten met apparaten gevoed door het lichtnet is een scheidingstrafo een goed begin.

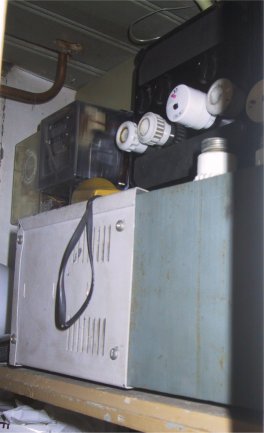

Mijn scheidingstrafo is een 2000W (4A) type en voldoende dus om de gehele hobby ruimte van stroom te voorzien. De trafo staat opgesteld in de meterkast op een apparte zekering. In de hobbykamer wordt de trafo aan en uit geschakeld.

Het principe van de trafo is dat de kern van de trafo in volledige verzadiging staat. Gevolg er kan niet meer energie overgedragen worden naar de secondaire zijde door piekbelasting. De spanning zakt dus gewoon in. Een bijkomend voordeel is nooit meer zekeringen vervangen.

De trafo vraagt primair dus altijd 2000W.

Bij volledige kortsluiting (meetsnoer "plat" in het stopkontakt van pool naar pool) wordt zonder een vonk te geven de spanning Null. Bij verwijdering van het snoer is de spanning weer terug.

Definitie:

Scheidingstransformator
Transformator waarvan de primaire en de secundaire wikkeling en elektrisch gescheiden zijn dmv een hoofdisolatie met bedoeling de risico's te beperken, in de kring gevoed door de secundaire wikkeling , in geval van toevallige en gelijktijdige aanraking van de aarde en de actieve delen.

NeN 1010 (1962), ik ga nog op zoek naar recentere def. .

Een scheidingstransformator is een transformator die dient om een elektrische scheiding van 2 stroomketens tot stand te brengen.

Een beschermingstransformator is een scheidingstransformator waarbij de elektrische scheiding van stroomketens ten doel heeft, het gevaar bij aanraken van delen die onder spaning staan of door een defect onder spanning kunnen komen, te beperken.

Een veiligheidstransformator is een beschermingstransformator met een nominale secondaire spanning van ten hoogste 42V.

Mag aannemen dat deze def. niet erg veel gewijzigd zijn.
Ik ben dus van mening dat ik een beschermingstrafo (verbeterde scheidingstrafo) heb daar deze het vermogen beperkt.
Bij een kortsluiting staat er NuLL volt op mijn werktafel en na (vermoedelijk) 4 A zakt de spanning.

Dan Voorschriften:
-Verplaatsbare beschermingstransformatoren in werkruimten moeten transformatoren zijn, die geen uitwendig of daarmee gelijk te stellen metalen delen hebben, die door een defect onder spanning kunnen komen.

Meer weten over veiligheid? EuroNorm
