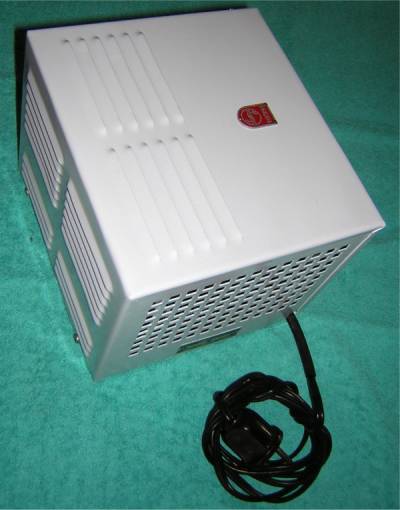

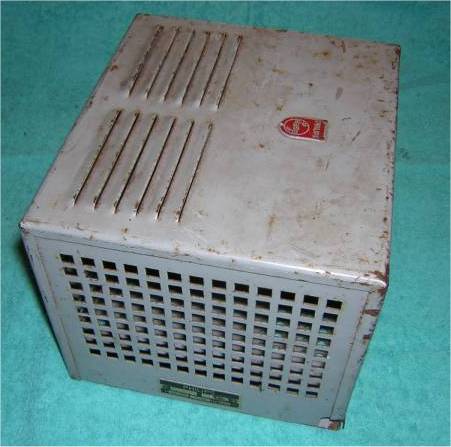

Philips VE 1401 (1951)

(1401 /2 houdt in dat de versterker 2 eindbuizen bevat.

modellen /4 =35W en /6 is 70W)

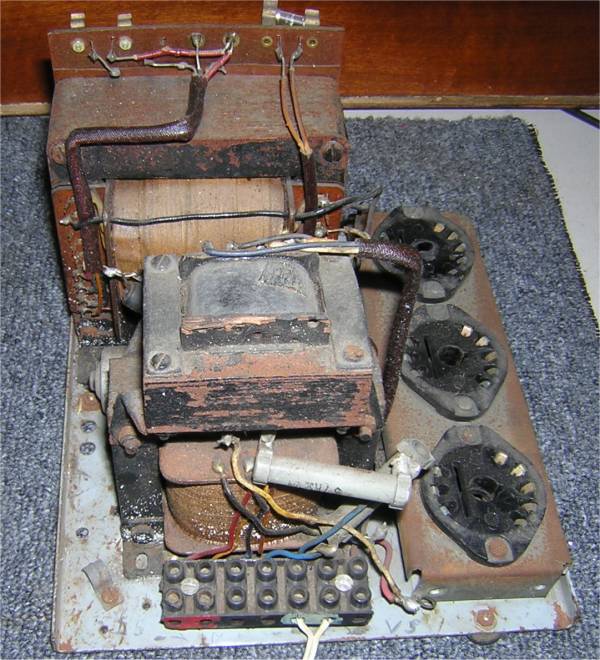

Het versterkertje gekregen medio 2001.

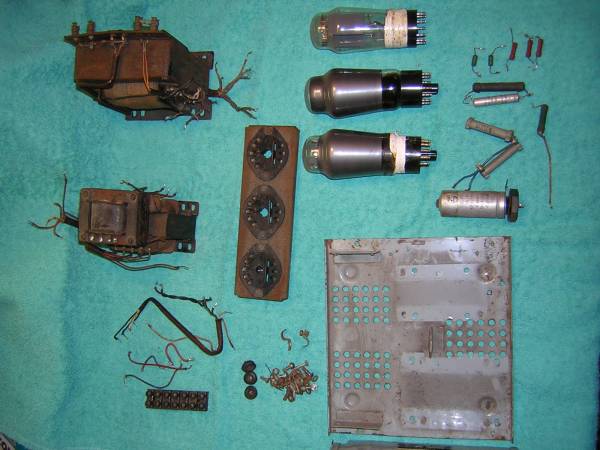

Oktober 2004 maar eens aangepakt.

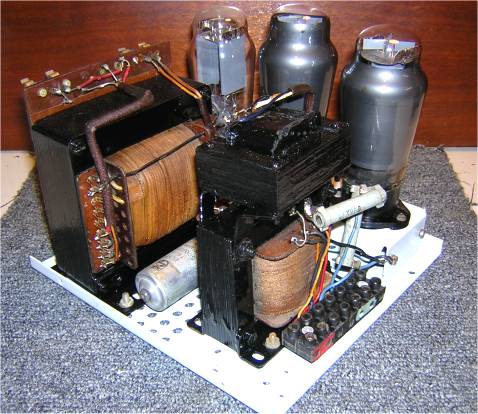

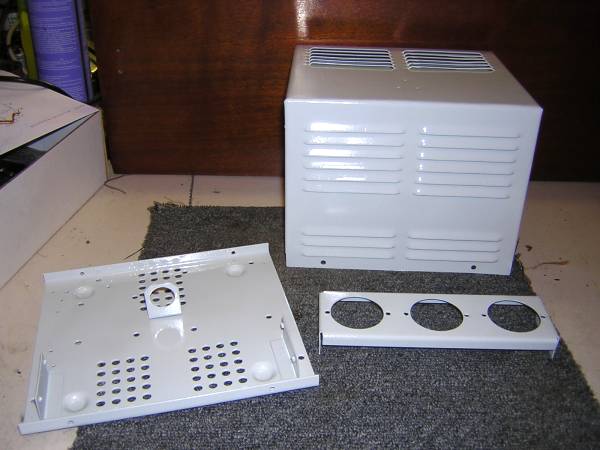

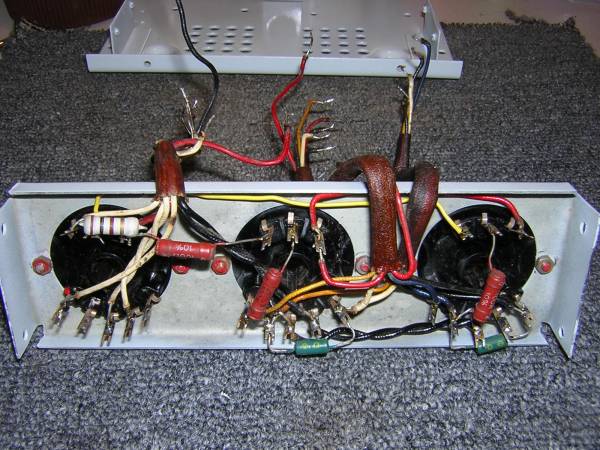

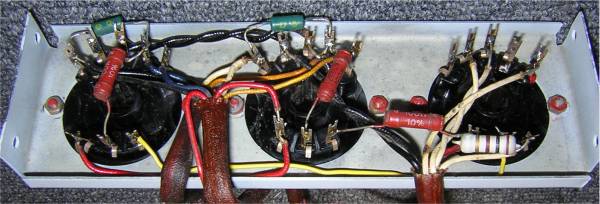

Geheel gerestaureerd.

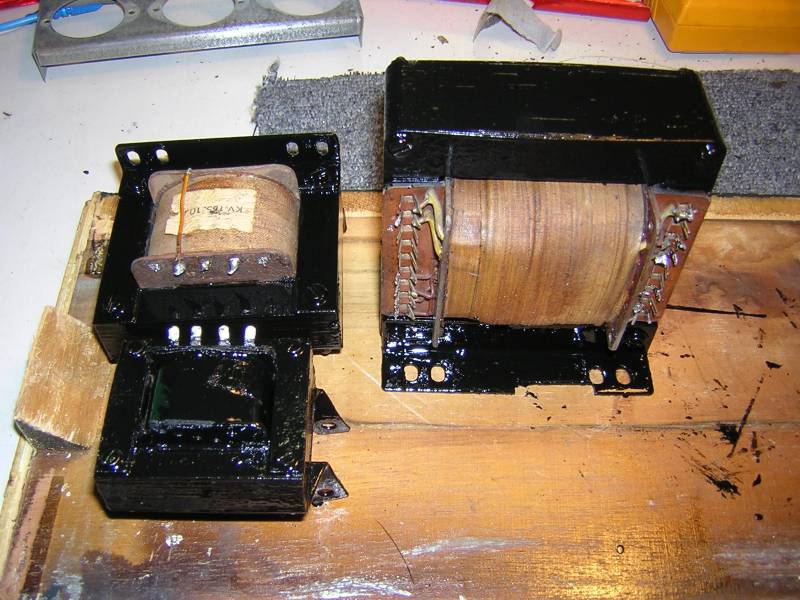

Helaas bleek na de restauratie toch de voedingstrafo defect te zijn en de AZ12. Jammer.

Voorlopig onder de AZ12 buis 2 diodes geplaatst, ziet niemand.

Tijdens het spelen begon de voedingstrafo te borrelen...:((.

Jan 2010:

Nieuwe AZ 12 geplaatst en oorzaak gevonden van overbelasting trafo.

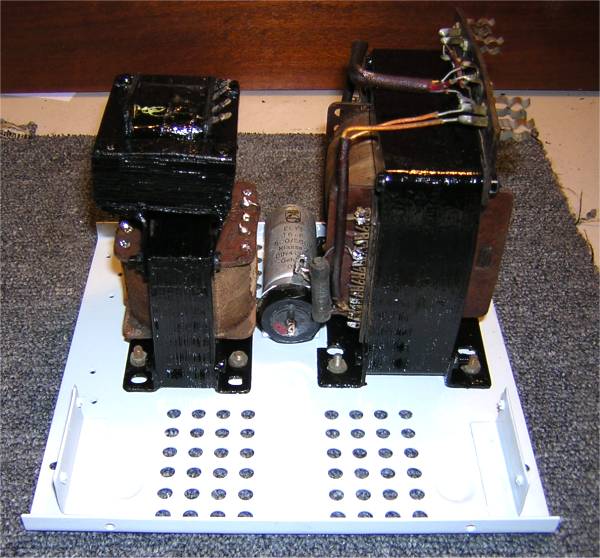

Een rottigheidje, dat opgelost en voedingstrafo lijkt het overleefd te hebben.

De ingangsgevoeligheid daar heb ik nog geen idee over.

Standaard input is te zwak, ook na direct op de ingangstrafo aangesloten.

Vermoedelijk betreft het een versterker die achter een gewone uitgang van een 5 Watt versterker wordt geschakeld om

zodoende meer uitgangsvermogen te verkrijgen.

Jan 2010:

Bovenstaande site gevonden met een gelijkwaardig schema.

Vertaald blijkt het inderdaad te gaan om een versterker bedoeld achter een luidspreker uitgang van een radio of versterker.

Met deze 1401 versterker is het vervolgens mogelijk meerdere luidsprekers aan te sluiten tot 20W.

Nu nog uitzoeken de uitgang ohmse waarden.

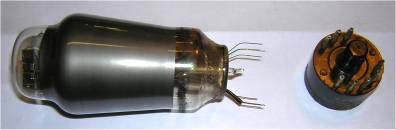

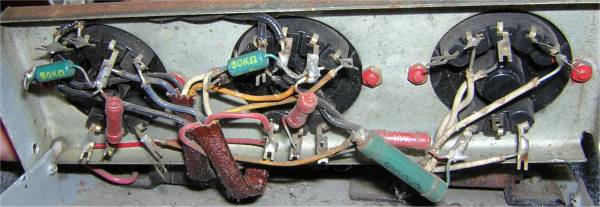

Een van de EL12's bleek ook nog defect.

Gelukkig bleek dat er een draad los zat in de voet.

De buis zat ook geheel los van de voet.

Eerst maar het originele schema bemachtigen.

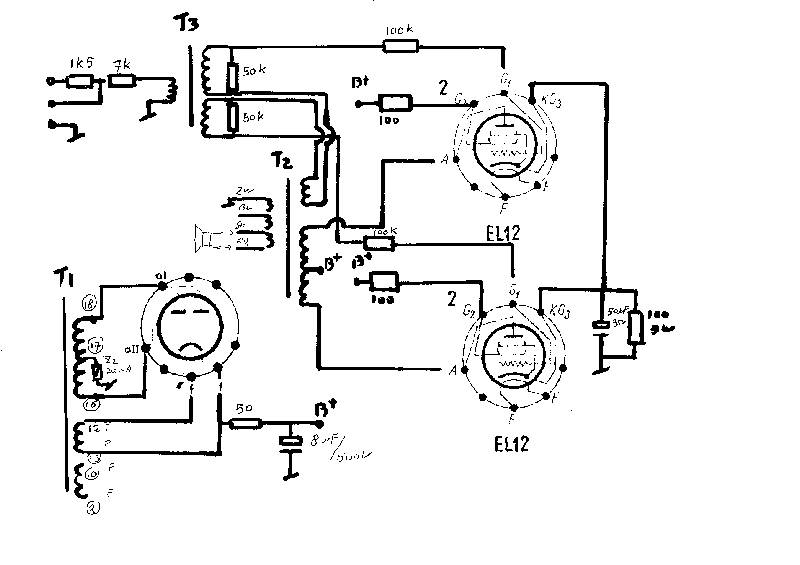

Voorlopig het schema even uitgetekend.

Voeding is 380Vdc

Spanning over de kathode weerstand 12,8V.

Betekend zo'n 64mA Anodestroom per buis.
