Reparatie verslag ERRES TV55-95 (1960)

Na een goed jaar de Tv maar eens op de werkbank gezet voor een grondige beurt.

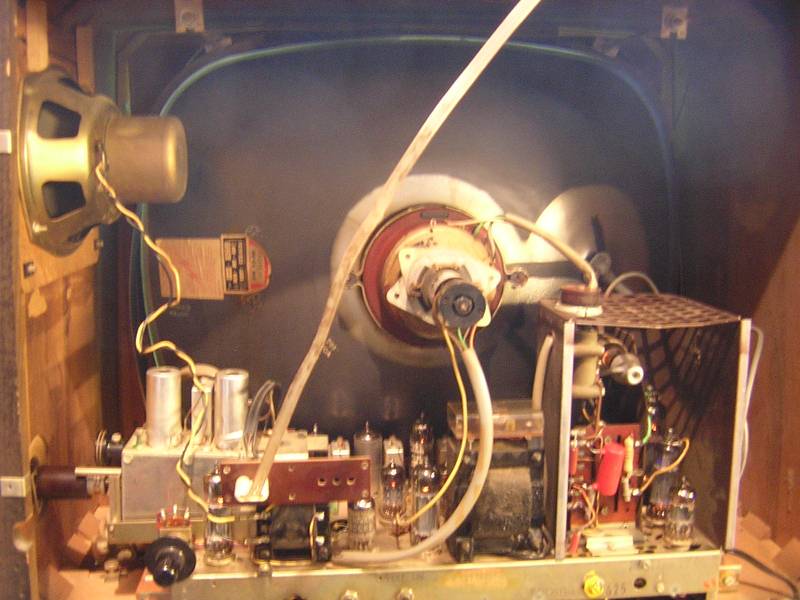

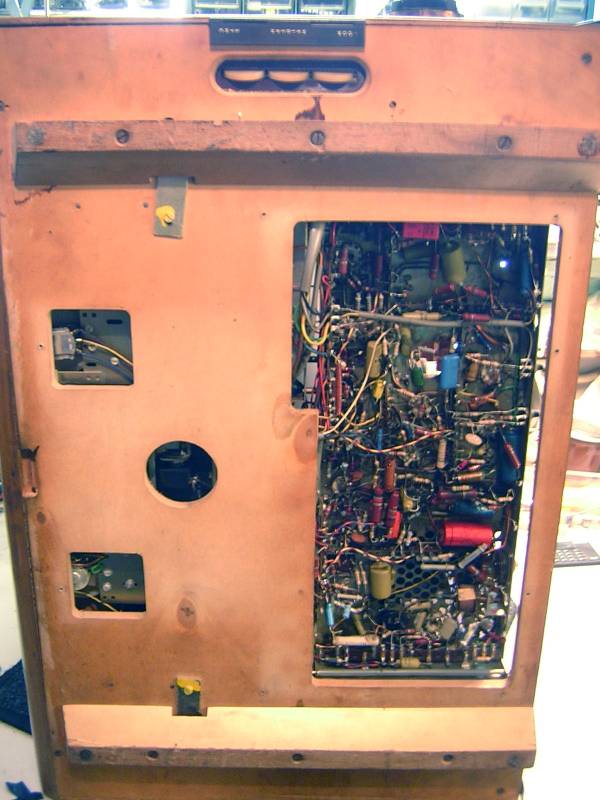

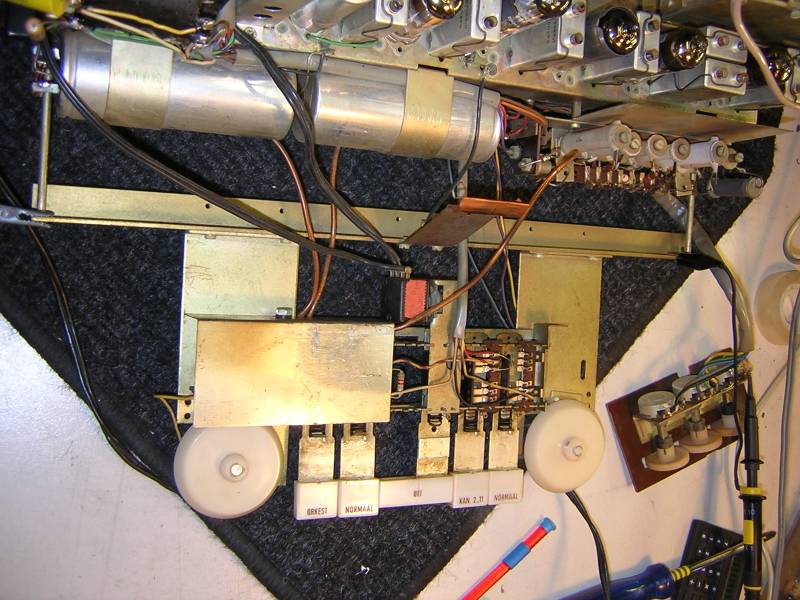

Als eerste werd het chassis uitgekast en ontdaan van alle stof, de buizen uitgenomen.

Hierna werden alle condensatoren na gemeten en defecte vervangen. Vooral de booster condensator en de diverse ERO type bleken goed lek te zijn. Ook werden op zicht enkele weerstanden vooraf gemeten, vooral de hoog ohmige daar deze nog wel eens problemen geven.

Ook de buizen werden alle getest. 3 bleken er defect en een buis bleek een verkeerde type te zijn. Een EF80 i.p.v een EF85 op positie B201. De PY81 gaf even verwarring. Het schema vermeld PY88 maar de gestempelde tekst op het chassis vermeld "PY81 IPV PY88" dus dat spreekt voor zich. Waarom? Geen idee.

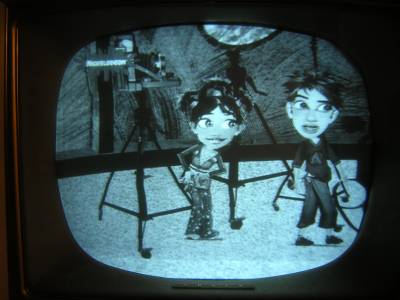

Na een eerste voorzichtige opstart, via de variac, was er al direct keurig beeld. Probleem het geluid is wat zwak.

Diverse spanningen gemeten en vooral de PCF80, B302, gaf op de anode voor de ratiodetector een spanning van 130V i.p.v. 45V.

Ook de hulp van het radioforum met tips mocht niet baten, probleem bleef, anode spanning te hoog.

De buis b302 heeft 2 functies: in de 1e plaats MF-versterking, maar vooral ook begrenzing van het geluids-MF signaal. Deze begrenzer zorgt voor een constant MF-signaal en onderdrukking van storingen (bv. van verkeer ter ondersteuning van de ratio-detector die ook storingen onderdrukt). De waarde van anode en schermroosterspanning is niet constant: zonder signaal trekt deze buis de meeste stroom en zullen deze spanningen laag zijn. Bij een aanzienlijk signaal treedt er in deze buis roosterdetectie op en zal over R305 en C306 een negatieve spanning gaan staan. De buis wordt min of meer dichtgeknepen en de anode spanning zal gaan stijgen; de schermroosterspanning niet want deze wordt ingesteld door een potentiometerschakeling van R307 en R308. Meet de negatieve roosterspanning over R305/C306 eens met en zonder antennesignaal. Zit hier een aanzienlijk verschil in en is de laatste bijna 0 volt dan kun je er van uitgaan dat de voorliggende schakeling in orde is. Is er ook zonder signaal een fikse negatieve spanning dan kan er sprake zijn van genereren in den voorliggende trappen. Ook is het aan te bevelen alle onderdelen van de ratiodetector te controleren (let er op of de Elco niet uitgedroogd is).
Tevens is mijn ervaring met sommige Erres toestellen dat ze een fiks antennesignaal nodig hebben om een contrastrijk beeld te krijgen (dit geldt in mindere mate voor het geluid).
Philips toestellen hebben over het algemeen een hogere versterking. De LF-versterking lijkt mij ruimschoots voldoende.

Succes en groeten, Jan.

Wellicht genereert een van de mf-trappen. Het signaal op het rooster van B302 zou dan te groot zijn en dat verklaart dan eventueel de verminderde stroomopname. De output van de ratiodetector is in zekere zin alleen afhankelijk van de frequentiezwaai en volgens mij niet van de HF amplitude. Uitgaande van die redenering zou de versterking van de LF trappen toch nog te gering kunnen zijn. De "brommende vinger" is een eerste test, maar voor wat exactere gegevens zou je toch een signal tracer of een AC millivoltmeter moeten gebruiken.

Ik ben benieuwd wat het uiteindelijk voor fout is.

mvg H. R.

Vele pogingen ondernomen dit in orde te krijgen maar alles te vergeefs. Uiteindelijk getracht middels opnieuw inregelen van de spoelen beter resultaat te krijgen. Het is iets verbeterd maar nog niet geheel voldoende volume maar acceptabel.

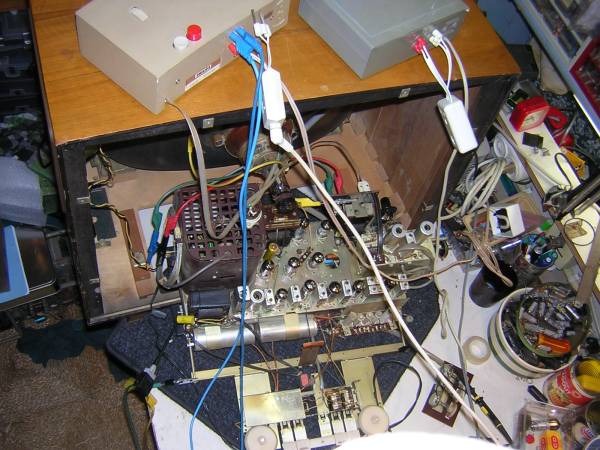

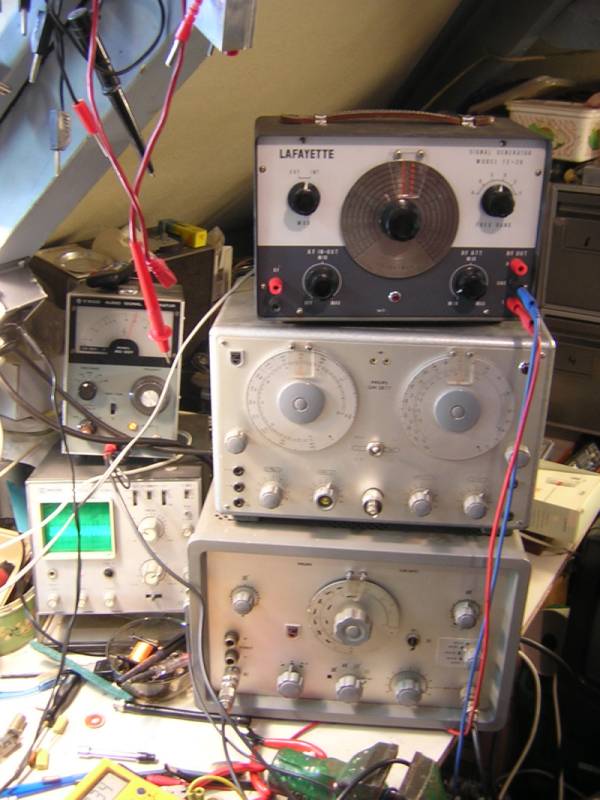

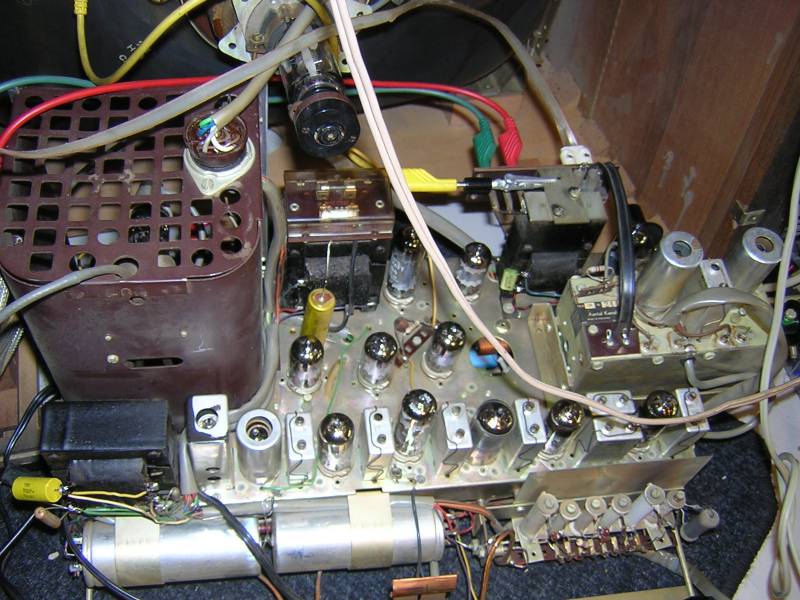

De meet opstelling. Let op dat de beeldbuis goed geaard blijft i.v.m. statische elektriciteit. Deze opstelling om vooral de ratiodetector af te kunnen regelen. De spoelkernen staan namelijk tegen de buis gericht en zonder onder diverse spanningen te komen staan moet het chassis zo geplaatst worden.

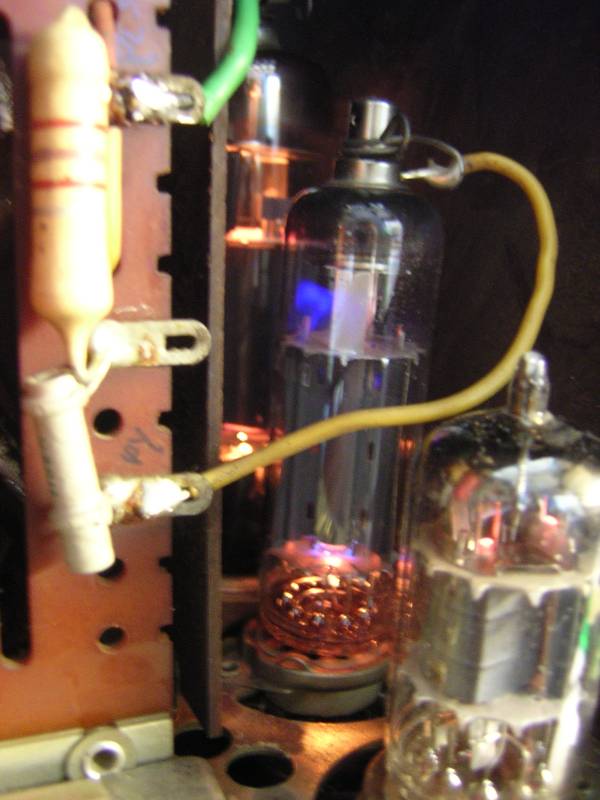

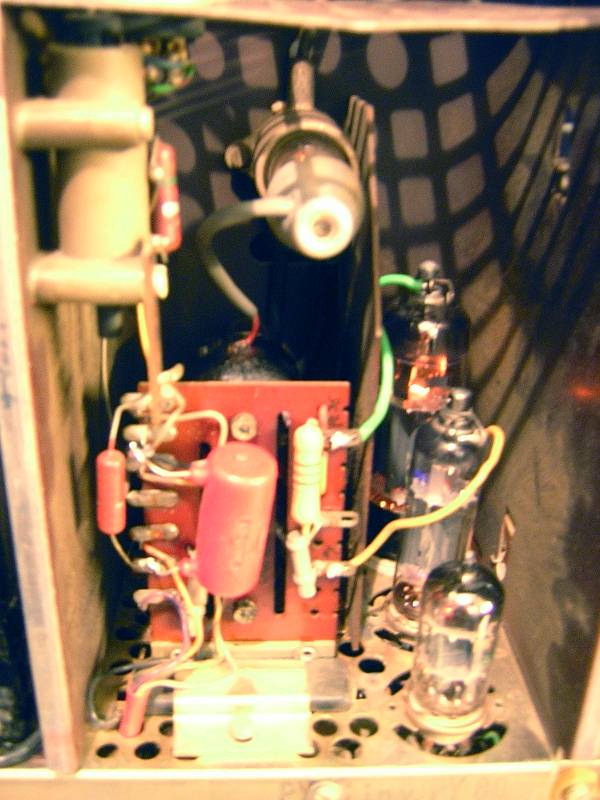

Prachtige blauwe gloed van de PY81.

Status TV 55-95 gereed, want na 45 jaar mag er wel ietsjes mis zijn met de TV.
